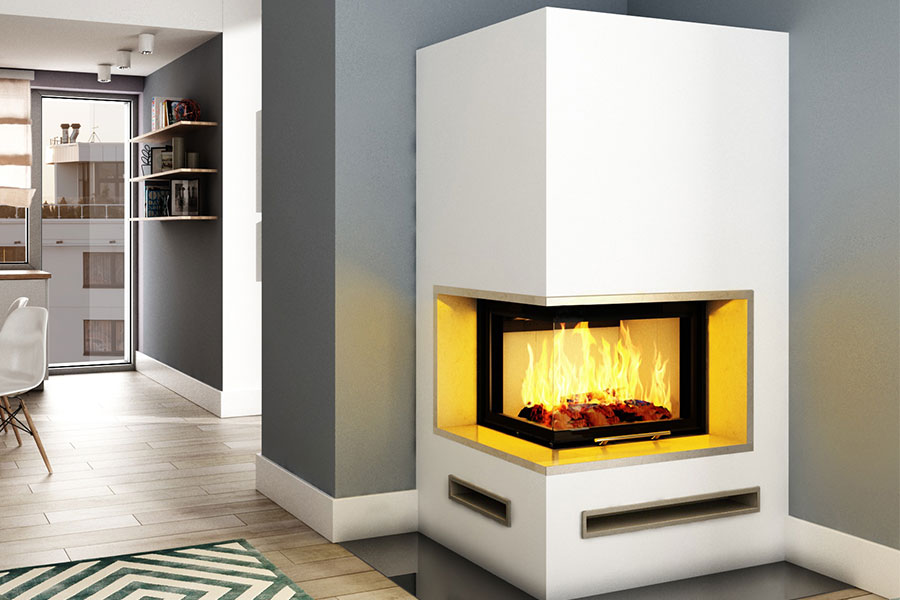

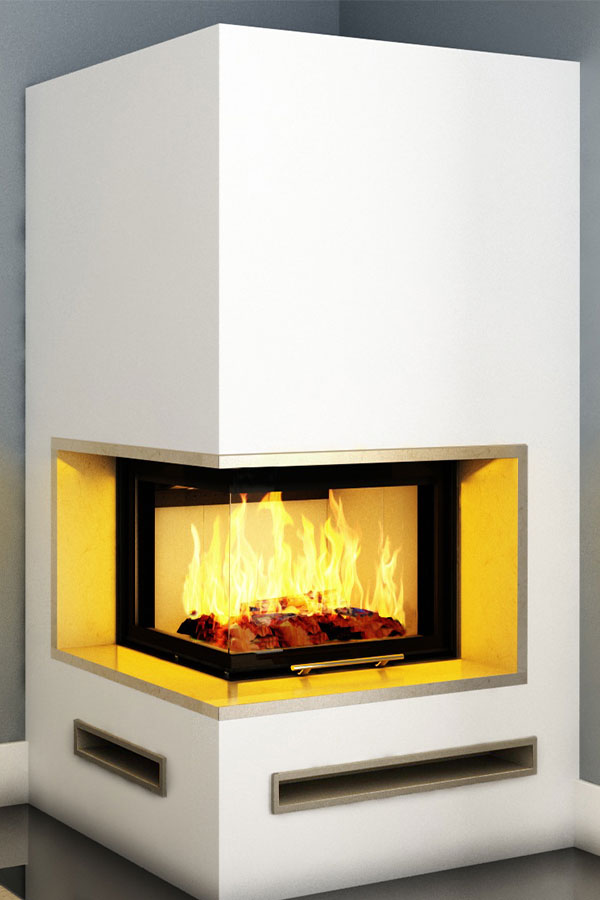

HI-Imperial 12kW Extra V2
Wassergeführter-Kaminbausatz HI-Imperial Extra V2
Alle Modelle der Kamineinsätze und Heizungsanlagen von HAJDUK sind mit Hilfe von Lösungen entwickelt worden, die man bei den besten Herstellern Europas und der Welt finden kann.
Wasserkamineinsätze von Hajduk sind eine sparsame und Umweltfreundliche Lösung zur Haus und Warmwassererwärmung mit gleichzeitigem Wohlgefühl.
Für diejenigen, die, die größtmöglichen Heizkosten Ersparnisse suchen, haben Hajduk die Kamineinsätze mit Wassermantel entwickelt, die auch in Verbindung mit der Zentralheizung (mit Gas, Heizöl oder Wärmepumpe) funktionieren mit einem Pufferspeicher, an dem auch noch zusätzlich eine Solaranlage angeschlossen werden kann.
Der Wassergeführter-Kamineinsatz Volcano ist aus Kesselstahlstahl und mit einer hochwertigen Brennraumauskleidung versehen. Dieses Konzept ist eine lohnende Investition auch für Niedrigenergiehäuser. Der Heizeinsatz ist technisch ausgereift und mit einer großen Glasscheibe versehen. Der Kamineinsatz hat einen Wirkungsgrad von über 80% bis 90% und niedrige Abgaswerte (BImSchV Stufe 2).
Der Volcano hat eine externe Verbrennungsluftzufuhr, die ein gesundes Raumklima gewährleitstet. Eine Scheibenspülung sorgt für klare Sicht auf die Flammen. Die Drosselklappe lässt sich optimal über einem Leistungsbereich von 3 - 9 kW regulieren.
Dieser Kaminofen ist für ganz Europa zertifiziert und zugelassen. Alle wichtigen, strengen Europäische Normen EN 13240, EN 13229 und DIN 18895 werden erfüllt. Natürlich werden auch die Anforderungen der BImSchV Stufe 2, Art. 15a B-VG von Österreich und LRV von der Schweiz erfüllt. Somit erhalten Sie mit diesem Kamineinsatz einen Kaminofen für die Zukunft!
Die Feuerstelle ist mit mindestens 5cm dicken Schamottesteinen verkleidet. Damit erreichen Sie optimalen Wert für Wärmespeicherung, selbst dann wenn das Feuer nicht mehr brennt.
Das innovative System der Selbstereinigung der Scheibe "Clear View", hält die Scheibe optimal sauber. Der CLING Hebetür Mechanismus mit Gegengewicht ermöglicht bequeme und komfortabele Öffnung der Tür der Brennkammer. Sie öffnet mit ganz leichter Kraft.
Vorteile des Kaminbausatzes HI-Imperial Extra V2
- Jeder Kamineinsatz mit Wassermantel von HAJDUK wird vor dem Versand einer Druck- und Dichtigkeitsprüfung an dem speziellen Kontrollplatz unterzogen.
- Der thermische Wirkungsgrad der Kamineinsätze mit Wassermantel von HAJDUK erreicht einen Wert von bis zu 90 %. So gute Ergebnisse wurden bisher nur von luftheizenden Kamineinsätzen erreicht.
- Die ganze Feuerstelle der Kamineinsätze mit Wassermantel von HAJDUK ist mit Schamotte ausgekleidet, wodurch höhere und stabilere Temperaturen innerhalb der Verbrennungskammer im Vergleich zu Kamineinsätzen ohne Schamotteinsatz erreicht werden.
- Ein Teil der Standardausrüstung der Kamineinsätze mit Wassermantel von HAJDUK ist ein Kühler, der aus einem speziellen, geriffelten Schlangenrohr aus säurebeständigem Stahl besteht. Der Kühler ist ein zusätzlicher Überhitzungsschutz.
- Die Kamineinsätze haben einen interner Wärmetauscher. Dieser besteht aus einem speziellen, geriffelten Schlangenrohr von entsprechend angepasster Länge, das in dem Wassermantel getaucht ist. Dies ermöglicht einen einfachen Anschluss an die Zentralheizung, ohne die Verwendung eines externen Plattenwärmetauschers.
- Erfüllen schwierigste Europäische Normen EN 13240, auch die Anforderungen der BImSchV Stufe 2, Art. 5a B-VG von Österreich und LRV von der Schweiz
- Kaminhaube mit dem Korpus fest verbunden, ohne Dichtungsmaterialien oder Schrauben, alles Geschweißt
- Clear View - das System für automatische Scheibenreinigung
- Das Luftzufuhr und -Verteilungssystem Jet Stream
- Ein aufnahmefähiger, Herausnehmbarer Aschekasten
- Feuerfeste Keramikscheiben
- Ausführung gemäß der Europäischen Norm EN 13229 und der Norm DIN 18895, die den Verkauf von Produkten der Marke HAJDUK in ganz Europa zulassen.
Technische Daten
Modellbezeichnung: Volcano WLTH 12 Wassergeführter-Kamineinsatz Verglast Steglos mit Rahmenloser Hebetür mit gebogenen Glas
- Nennwärmeleistung: 12 kW
- Luftseitig: 6 kW und Wasserseitig: 6 kW
- Energieeffizienzklasse: A+
- Wasserinhalt: 50 L
- Max. Betriebsdruck: 2,5 bar
- Maße des Kamineinsatzes: Höhe: 133,3 x Breite: 85,5 x Tiefe: 60 cm
- Maße des Kaminbausatzes (siehe Bilder und Downloadbereich): Höhe: 196,0 cm x Breite: 107,0 cm x Tiefe: 82,0 cm
- Scheibenmaße: Höhe: 51 cm x Breite: 71 cm x 49 cm
- Gewicht: 330 kg
- Rauchrohrstutzen Durchmesser: 200 mm kann auf 180 mm reduziert werden, mit Genehmigung des Schornsteinfegers.
- Position Rauchrohr-Anschluss: Oben
- Durchmesser Anschluss Externe Luftzufuhr: 150 mm
- Position Anschluss Externe Luftzufuhr: Unten
- Brennstoff: Scheitholz
- Holzverbrauch: 3,7 kg/h
- Max. Scheitholzlänge: 50 cm
Ausstattung des Kamineinsatzes
- Scheibenspülung – Klare Sicht auf das Feuer - Luftstrom vor der Glasscheibe, dadurch wird die Verschmutzung der Scheibe minimiert
- Anschluss für Externe Luftzufuhr - Optional anschließbar - Mit der Externen Luftzufuhr können Sie den Ofen mit Luft aus einem Nebenraum oder von außen beheizen. Dies wirkt sich positiv auf das Raumklima aus, da kein Sauerstoff aus dem Raum verbrannt wird. Der Anschluss für die Externe Luftzufuhr ermöglicht auch einen Anschluss einer elektronischen Verbrennungsluft Regelung
- 24 Stunden Betrieb möglich
- Gusseisernes Glutrost und Aschetopf
- Untergestell mit verstellbaren Füßen
- Schamotte Feuerraum - Speichert die Wärme
Ausstattung des Kaminbausatzes:
- Speziell angefertigte Verkleidung
- Stahl Tragrahmen
- Kaminsockel
- Querbalken
- Untersims: 3 cm
- Warmluftgitter im Sockelbereich der Verkleidung: 1 Stück 80 cm x 9 cm und 1 Stück 40 cm x 9 cm - erhältlich in 4 verschiedenen Farben
- Warmluftgitter im Haubenbereich der Verkleidung: 1 Stück 17 x 49 cm im Deckel der Haube (oben - nicht sichtbar) oder 2 Stück 17 x 37 cm an den Seiten der Haube - erhältlich in 7 verschiedenen Farben und 2 Varianten. Für spätere Wartungsarbeiten, an zb. der Thermischen Ablaufsicherung, empfehlen wir die Lüftungsgitter an der Seite.
- Montagematerialien: 2 Rauchrohrbögen, 1 Wandfutter, 1 Sack Kleber (25kg), 1 Rauchrohr Spiro, 4 SILCA Platten, Gips, Eckputzsteine, Fassadennetz
- Steinelemente und ein Sinter wählbar aus: Nero Assoluto Poliert, Crema Marfil, Padang Dark, Star Galaxy, Giallo Rena, Sinter Oxide Grigio.
- Gewicht der Baumaterialien: ca. 150 kg
Wichtig: Bei diesem Bausatz von Hajduk sind für die hintere Brandschutz-Dämmung 2 Silca-Platten mit jeweils 3 cm enthalten (entspricht einer Brandschutz-Dämmung von 6 cm hinten).
Daten für den Schornsteinfeger:
- Bauart A1 - selbstschließende Feuerraumtür (mehrfache Belegung des Schornsteins): Ja, optional
- Bundes Immisions Schutz Verordnung (BImSchV): 1. Stufe: Ja, 2. Stufe: Ja
- §15a B-VG (Österreich): Ja
- VKF Schweiz: Ja
- CE Zeichen: Ja
- Staub: 0,010 mg/Nm³
- Kohlenmonoxid (CO): 1,00 g/Nm³
- Wirkungsgrad: 82 %
- Abgastemperatur: 240°C
- Abgasmassenstrom: 10,5 g/s
- Mindestförderdruck: 12 Pa
Lieferung:
- Versand erfolgt durch Spedition mit 2 Paletten, Bordsteinkante
| Farbe Schamottstein: | Schwarz, Weiß |
|---|---|
| Farbe Warmluftgitter: | Gitter Graphit, Gitter Schwarz, Gitter Weiß, Gitter gebürsteter Stahl, Lamellen Gold, Lamellen Graphit, Lamellen Kupfer, Lamellen Schwarz, Lamellen Weiß, Lamellen gebürsteter Stahl |
| Naturstein und Sinter: | Crema Marfil, Giallo Rena, Nero Asoluto geflammt, Nero Assoluto, Padang Dark, Sinter Bianco Oxide, Sinter Grigio Oxide, Star Galaxy, Tan Brown |
| Schornstein: | Edelstahl, Keramik, Sonstigen, gemauert |
| Wassergeführt: | Ja |
Die Bundes-Immissionsschutzverordnung (BImSchV) legt in Deutschland spezifische Anforderungen und Grenzwerte für den Betrieb von Feuerungsanlagen fest.
Die Stufe 2 der BImSchV, die insbesondere für kleinere Holz- und Kohleheizungen wie Kamine, Kachelöfen und ähnliche Feuerstätten von Bedeutung ist, definiert strengere Grenzwerte für Emissionen, die seit dem 1. Januar 2015 für Neuanlagen verpflichtend sind. Bestehende Anlagen, die diese Anforderungen nicht erfüllen, unterliegen ebenfalls bestimmten Regelungen und Fristen zur Nachrüstung oder Stilllegung.
1. Rechtsfolgen bei Nichteinhaltung der BImSchV Stufe 2: Wenn ein bestehender Kamin die Anforderungen der BImSchV Stufe 2 nicht erfüllt, ist der Betreiber grundsätzlich verpflichtet, entweder eine Nachrüstung zur Einhaltung der Grenzwerte vorzunehmen oder die Feuerstätte außer Betrieb zu setzen. Die zuständige Behörde für die Überwachung der Einhaltung ist in der Regel der Schornsteinfegermeister im Rahmen der Kehr- und Überprüfungspflichten.
2. Prüf- und Kontrollmechanismus: Der bevollmächtigte Bezirksschornsteinfeger prüft im Zuge der regelmäßigen Feuerstättenschau die Einhaltung der BImSchV-Anforderungen. Sollte festgestellt werden, dass ein Kamin die Grenzwerte der Stufe 2 nicht erfüllt, wird der Betreiber schriftlich darüber informiert und gegebenenfalls zur Nachrüstung oder Stilllegung aufgefordert. Die Nachweisführung über eine ordnungsgemäße Anpassung liegt ebenfalls beim Betreiber, der etwaige Änderungen dem Schornsteinfeger anzeigen muss.
3. Maßnahmen bei Verstößen: Sollte der Betreiber die Auflagen nicht erfüllen, drohen ordnungsrechtliche Maßnahmen. Diese reichen von Verwarnungen und Bußgeldern bis hin zur Anordnung der sofortigen Stilllegung der Anlage. Der Verstoß gegen die BImSchV kann als Ordnungswidrigkeit geahndet werden und in schwerwiegenden Fällen zu erheblichen Geldbußen führen.
4. Übergangsfristen für Altanlagen: Für Altanlagen, die vor Inkrafttreten der Stufe 2 der BImSchV betrieben wurden, gibt es bestimmte Übergangsfristen, bis wann eine Nachrüstung oder Stilllegung erforderlich ist. Die Fristen sind in der BImSchV festgelegt und richten sich nach dem Errichtungsdatum der Anlage. Diese Fristen variieren je nach Baujahr der Anlage; der Betreiber sollte diese Fristen kennen und fristgerecht handeln, um Sanktionen zu vermeiden.
